Ворота откатные CITY-3 : 20 500 рублей


Габаритные размеры ворот: 4000х2000 мм

Столбы: без столбов

Окрашивание: грунт-эмаль RAL 8017, 3005, 6005, 7004, 9005

Характеристики

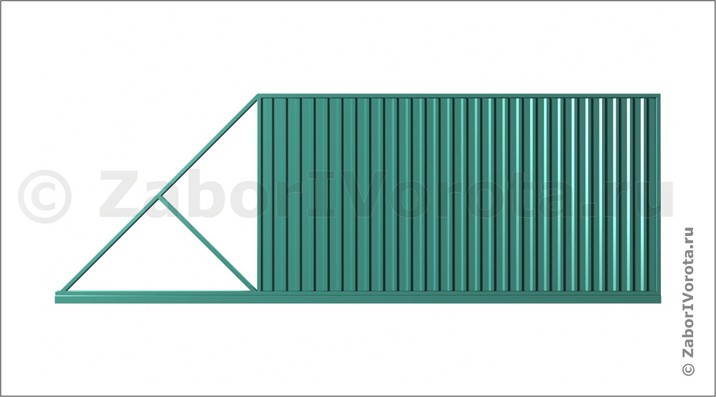

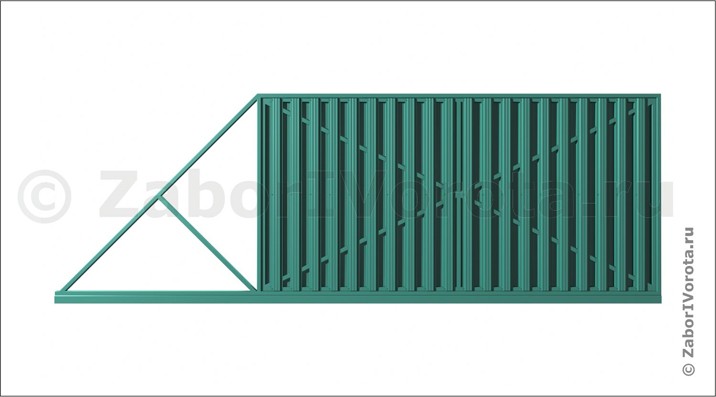

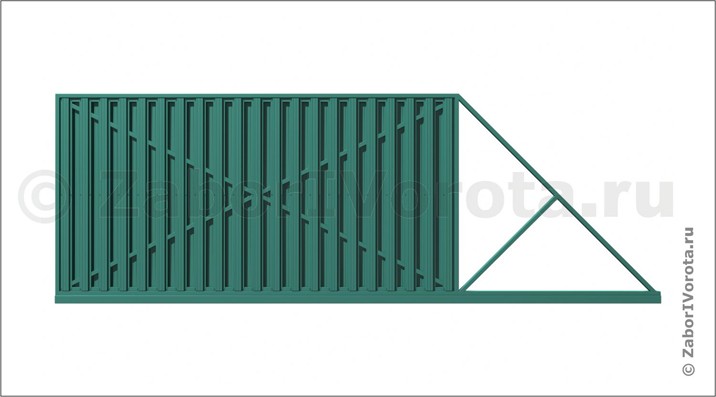

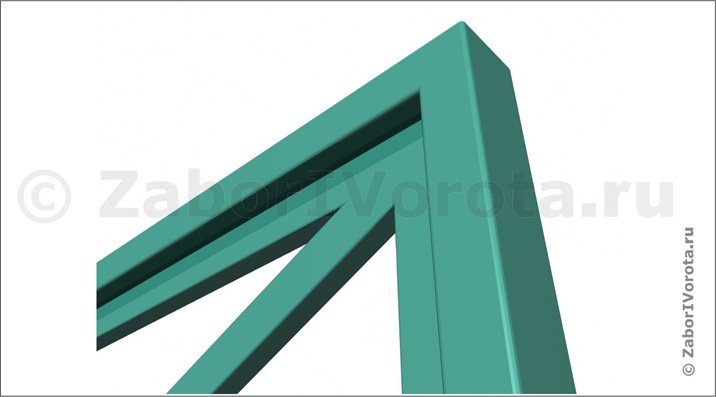

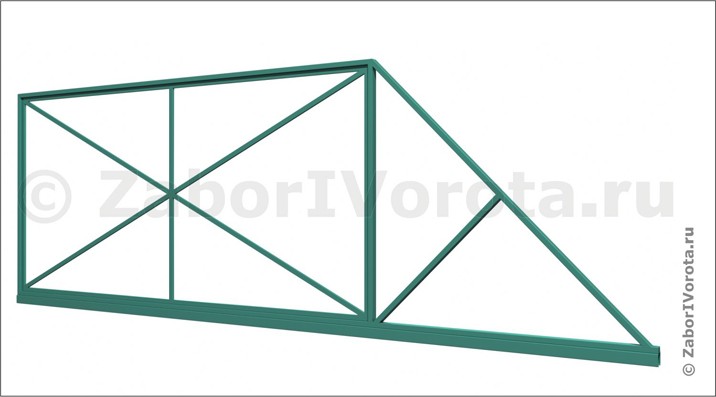

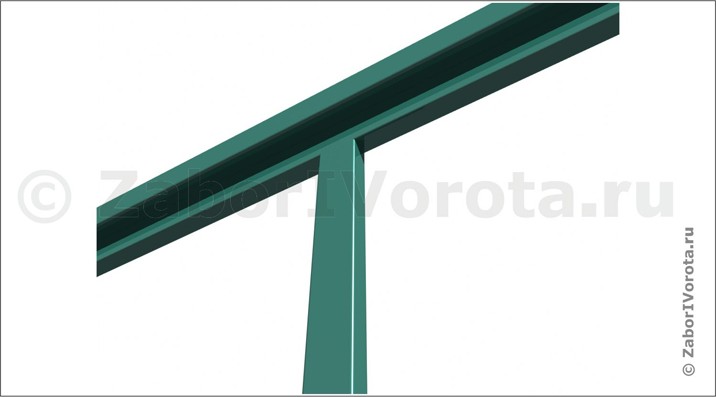

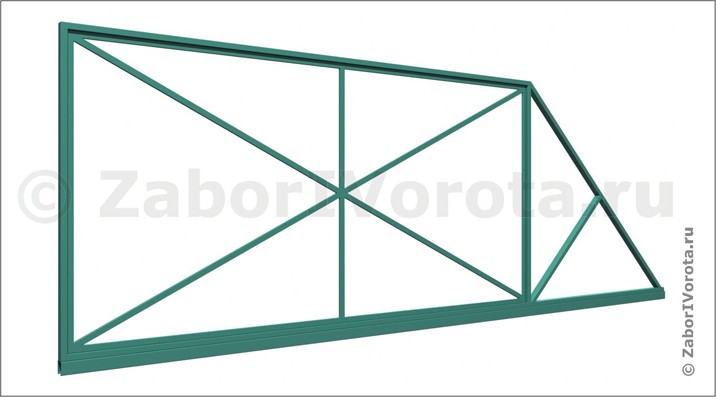

Ворота откатные CITY-3 изготовлены из профильной трубы в виде сварного каркаса прямоугольной формы с треугольной ответной частью. Внешняя рама каркаса изготовлена из трубы 60х40 мм, к которому приварена четверть из трубы 40х20 мм, из этой же трубы выполнены внутренние перемычки и раскосы. Размеры каркаса ворот 4000х2000 мм, длина ответной части 2000 мм. Каркас ворот обшивается профнастилом, металлическим штакетником, деревом.

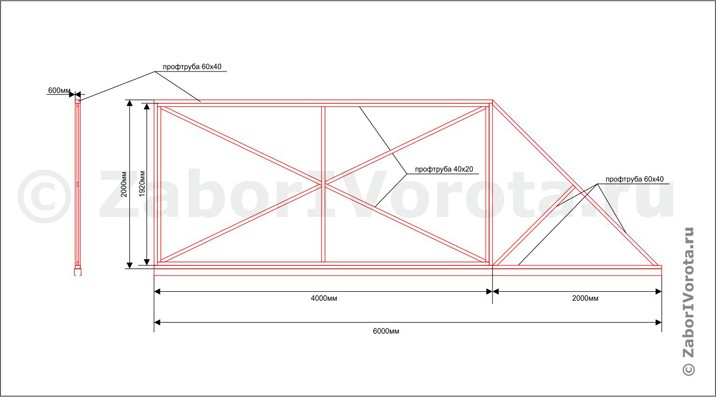

Технические характеристики каркаса ворот СИТИ-3:

Ширина каркаса ворот: 4000 мм;

Высота каркаса ворот: 2000 мм;

Длина ответной части: 2000 мм

Материал рамы каркаса: профильная труба 60х40 мм; 40х20 мм;

Окрашивание: грунт-эмаль RAL 8017, 3005, 6005, 7004, 9005

Обшивка ворот: дополнительно;

Столбы: дополнительно.


Цена откатных ворот CITY-3

Высота ворот, мм

Ширина проема ворот, мм

3000

3500

4000

4500

5000

6000

1500

12 400

14 500

15 700

17 500

20 800

24 000

1800

14 600

16 500

18 600

21 000

24 000

29 000

2000

15 700

18 500

20 500

23 300

26 500

32 000

2500

19 500

22 500

26 000

29 800

33 000

40 000

Дополнительно к комплектации откатных ворот заказать:

Оборудование для ворот

Ед. изм.

Кол-во

Стоимость, руб.

Консольное оборудование РОЛТЭК:   консольная балка, роликовые опоры – 2 шт., концевой ролик, нижний улавливатель, верхний улавливатель, направляющая скоба с роликами





шт.





1





14 500

Зубчатая рейка 12 мм

м.п.

1

1 000

Регулировочная площадка

шт.

1

2 500

Замок механический

шт.

1

5 000



Также можно приобрести дополнительно автоматический привод для откатных ворот.



Варианты окрашивания откатных ворот

Для защиты металла от атмосферных воздействий и коррозии каркас откатных ворот в базовой комплектации окрашен антикоррозийной грунт-эмалью. Вы можете заказать каркас  без окрашивания, с покраской грунтовкой или с порошковым окрашиванием в любой цвет по каталогу RAL.


Обшивка каркаса ворот профнастилом

Обшивка с одной стороны (профнастил односторонний)

Профлист марка

Ед. изм.

Цена

С 8

кв.м

1000 руб.

С 10

кв.м

1000 руб.

С 20

кв.м

1000 руб.

Обшивка с одной стороны (профнастил двусторонний)

С 8

кв.м

1200 руб.

С 10

кв.м

1200 руб.

С 20

кв.м

1200 руб.

Обшивка с двух сторон

С 8

кв.м

2000 руб.

С 10

кв.м

2000 руб.

С 20

кв.м

2000 руб.


Купить откатные ворота CITY-3 можно в интернет-магазине нашей компании. Для этого вам следует поместить соответствующую модель ворот в корзину, добавить необходимую фурнитуру и оформить заказ. Кроме того, в электронном каталоге магазина представлен широкий выбор материалов для заборов:

- ворота распашные из профнастила;

- каркасы ворот и калиток;

- профнастил для заборов;

- металлический штакетник и другие строительные материалы.


Заказать изготовление и установку ворот вы можете по телефону компании: 8 495 532-87-75 (многоканальный) или круглосуточно через форму обратной связи на нашем сайте.


Описание

Ворота откатные представляют собой полотно ворот, сдвигающееся вдоль забора. Предназначены для дачных и загородных участков, частных домовладений и коттеджей, промышленных и общественных территорий. Откатные ворота хорошо зарекомендовали себя в местах плотной застройки, так как при их открывании не требуется много места. Консольные откатные ворота, в которых не применяются направляющие, пользуются повышенным спросом именно благодаря минимальному пространству, необходимому для процесса открывания или закрывания. В зависимости от потребностей заказчика и конкретных характеристик объекта, они могут открываться вправо или влево. Применение автоматических систем в сочетании с откатными воротами повышает удобство их применения.

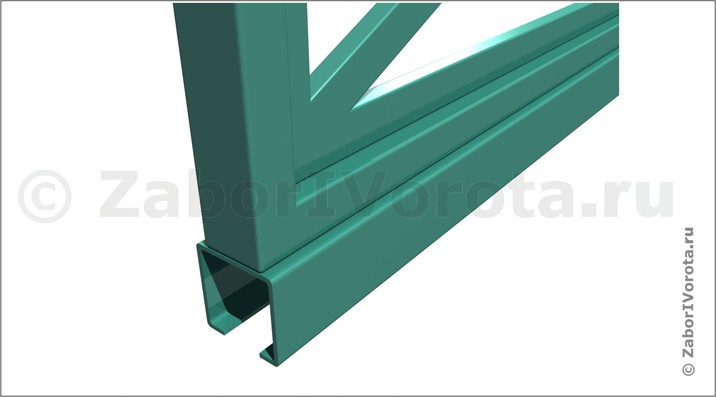

Откатные ворота состоят из каркаса (рамы), изготовленного из профильных труб 60х40 мм и 40х20 мм. Ширина каркаса в полтора раза должна превышать размер проема ворот. Каркас ворот обшивается профнастилом, металлическим штакетником, деревом в соответствии с проектом забора. К нижней части рамы приваривается консольная балка из толстостенного профиля, внутри которой устанавливают роликовые тележки, обеспечивающие скольжение ворот. Торец консольной балки закрывают заглушкой с концевым роликом. Кроме того, на столбах ворот устанавливают верхний и нижний улавливатели для полотна ворот и направляющую скобу с роликами. Эти элементы помогают удерживать полотно ворот в вертикальном положении и препятствуют боковому качанию ворот.

На фундаменте для откатных ворот устанавливаются регулировочные площадки для роликовых тележек. Дополнительно ворота откатные комплектуются зубчатой рейкой и электроприводом.



Каркас откатных ворот окрашивают для защиты от коррозии и воздействия неблагоприятных погодных условий. Применяются различные лакокрасочные составы: антикоррозионная грунтовка «Софит», грунт-эмаль, краски по металлу, порошковое окрашивание. Наиболее долговечным, безусловно, является окрашивание порошковыми составами, образующими на поверхности металла прочную, устойчивую к механическим повреждениям, пленку. Окрашивание производится в соответствии с цветовой гаммой полотна ворот.



Ворота откатные отлично зарекомендовали себя в российских условиях, безотказно работая даже при низких температурах и сильной нагрузке. Благодаря высоким потребительским свойствам, откатные ворота пользуются все большим спросом. Откатные ворота просты в эксплуатации. Они долговечны и надежны. По желанию, их можно сделать из таких материалов, как дерево, профнастил, металл, ковка, поликарбонат. В любом случае изделие будет качественным и функциональным. Такие ворота гармонично вписываются в ограждение любой конструкции.

Технологии монтажа

Установка откатных ворот



Предварительно определяется расположение ворот на участке, следует при этом помнить, что ворота откатываются вдоль забора, следовательно, требуют пространства для открывания. Поэтому проверяют соответствие проема в заборе всем необходимым требованиям.



1. Монтаж столбов

В качестве столбов для установки откатных ворот используются профильные трубы 80х80 или 100х100 мм. Установка столбов производится бетонированием в грунте или в ленточном фундаменте. В первом случае бурится отверстие глубиной 1500 мм и диаметром 300 мм, устанавливается столб и заливается бетоном. Для установки столба в ленточном фундаменте выкапывается траншея сечением 250х500 мм, в которой бурятся отверстия под столбы. Траншея укрепляется каркасом из арматуры. Столбы устанавливают в подготовленные отверстия и траншея заливается бетоном.

Установку ворот можно также производить на столбы из кирпича или декоративных бетонных блоков. В этом случае, на этапе возведения столбов монтируются закладные элементы для установки ворот.



2. Монтаж фундамента для откатных ворот

Разметку фундамента для откатных ворот производят от края проема в сторону отката. Длина фундамента равна половине проема ворот. Ширина фундамента – 400х500 мм, глубина – 1500 мм. К швеллеру приваривают арматуру, получая конструкцию в виде буквы Ш. Арматурные пруты укрепляют поперечными связями. Арматурный каркас устанавливают в траншею фундамента вверх швеллером таким образом, чтобы боковая его поверхность примыкала к столбу забора. При этом очень важно, чтобы швеллер был установлен строго горизонтально и параллельно забору. Затем траншею фундамента заполняют бетоном, при этом поверхность швеллера должна оставаться чистой.



3. Монтаж откатных ворот

Каркас ворот обшивается материалом заполнения (профнастилом, металлическим штакетником). К каркасу ворот приваривается консольная балка, внутрь которой устанавливаются роликовые тележки. Определяется расположение регулировочных площадок, которые крепятся к швеллеру. Балка закрывается заглушкой, а на ее переднем конце монтируется концевой ролик. Производится монтаж направляющей скобы с роликами: ее устанавливают над полотном ворот таким образом, чтобы ролики плотно обхватывали верхнюю кромку полотна. Далее устанавливают улавливатели. Для определения расположения нижнего улавливателя ворота требуется закрыть – местоположение нижнего улавливателя определяется расположением концевого ролика. Верхний улавливатель устанавливается на уровне защитных уголков.



Далее при необходимости производится монтаж автоматического привода для откатных ворот.



Установка заборов и ворот

Компания ZABORIVOROTA производит установку заборов из профнастила и металлического штакетника в Москве и Московской области. Профессиональные монтажники быстро и грамотно установят забор различной протяженности на любом загородном участке, в коттеджном поселке или на даче, точно и качественно произведут установку ворот любой сложности. Красивые, современные и прочные заборы из профнастила и евроштакетника послужат надежной защитой любого участка и станут гармоничным дополнением экстерьера участка.
