Ленточно-столбчатый фундамент : 0 рублей

Цена за погонный метр - работа и материалы

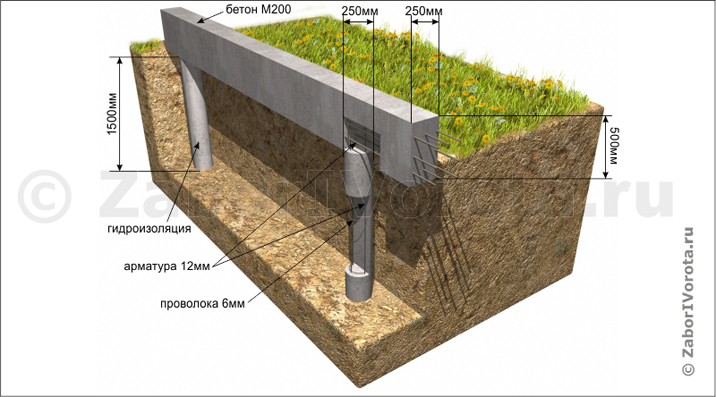

Ленточный ж/б фундамент из монолитного бетона
Столбы: 400х500х1500мм
Цоколь: 300х500мм
Марка бетона: М200

Характеристики

Комбинированный ленточно-столбчатый монолитный фундамент представляет собой столбчатый фундамент, соединенный ростверком. Такой фундамент прочнее и надежнее столбчатого.

Параметры:
1. Глубина заложения столбов: 1,5 м
2. Сечение столбов: 4000х500 мм
3. Ширина ростверка: 300 мм
4. Глубина ростверка: 500 мм

Материалы:
- бетон М200;
- арматура диаметром 12 мм
- проволока диаметром 6 мм


Описание

Комбинированные ленточно-столбчатые фундаменты являются одним из самых эффективных типов фундамента для возведения зданий и сооружений на пучинистых грунтах с большой глубиной промерзания почвы и на горизонтально-подвижных грунтах.

Комбинированный фундамент совмещает в себе элементы ленточного и столбчатого фундамента и представляет собой столбчатый фундамент, в котором столбы связаны бетонной лентой (ростверком). Ростверк в данном случае не только укрепляет столбы фундамента, но и служит для равномерной передачи нагрузки от здания на основание. Также ростверк служит опорой для возведения стен здания.

Такой тип фундаментов сооружают в следующих случаях:
- при возведении тяжелых зданий на слабых грунтах;
- для повышения устойчивости столбчатых фундаментов;
- для сооружения цоколя;
- для равномерного распределения нагрузки на основание.

Фундаментные столбы для комбинированных фундаментов и ростверк выполняются из монолитного армированного бетона.

Столбы комбинированного фундамента сооружаются по периметру возводимого здания, по углам здания, в местах пересечения несущих стен, под тяжелыми простенками. Ростверк не дает столбам смещаться в горизонтальной плоскости, что особенно важно при строительстве на горизонтально-подвижных грунтах, а также придает всей конструкции жесткость и надежность.

В зависимости от назначения возводимых зданий и их конструктивных особенностей глубина заложения ростверка может быть различной. Различают низкий, промежуточный и высокий ростверк.

Низким называют ростверк, расположенный ниже поверхности земли. Взаимодействуя с грунтом, такой тип фундамента воспринимает горизонтальные нагрузки и распределяет вертикальные нагрузки на основание по всей подошве. На пучинистых грунтах низкий ростверк следует располагать ниже глубины промерзания почвы, поскольку на таком грунте велики силы морозного пучения, воздействующие на фундамент и стремящиеся вытолкнуть конструкцию наверх. Чтобы придать фундаменту большую устойчивость, фундаментные столбы на таких грунтах выполняют с расширением книзу.

Промежуточным считается ростверк, лежащий на поверхности земли. Он не заглубляется, поэтому годится только для устойчивых, непучинистых грунтов. Промежуточный ростверк не способен распределять давление по всей подошве.

Высокие ростверки располагаются над поверхностью земли. Они не касаются грунта, применяются для сооружения зданий с подвалами и подземными помещениями.

Глубина заложения фундаментных столбов напрямую зависит от типа грунта. На глинистых, насыщенных влагой, пучинистых грунтах глубина фундаментных столбов должна быть больше глубины промерзания почвы.


Технологии монтажа

ТЕХНОЛОГИЯ МОНТАЖА КОМБИНИРОВАННОГО МОНОЛИТНОГО ФУНДАМЕНТА
Комбинированные ленточно-столбчатые фундаменты выполняются с соблюдением технологии возведения как столбчатых, так и ленточных фундаментов.

1. Прежде всего, производится тщательная разметка участка, определяется расположение фундаментных столбов.
2. Выполняется траншея шириной 300 мм и глубиной от 600 мм.
3. Через определенные промежутки выполняются отверстия 4000х500 мм и глубиной от 1,5 м под фундаментные столбы.
4. На дне траншеи устраивается песчаная подушка толщиной 10 см, песок проливается водой и тщательно трамбуется.
5. По периметру траншеи устанавливают опалубку из досок, ДСП или влагостойкой фанеры. Опалубку устанавливают таким образом, чтобы верхняя часть фундамента, выступающая из земли, составляла 200 мм или была на одном уровне с грунтом, а в грунт фундамент заглубляют на 300-500 мм.
6. В отверстия для столбов вертикально устанавливают несколько (3-4) арматурных прута диаметром 10-18 мм, скрепленных хомутами из стальной проволоки диаметром 6 мм. Также можно использовать профильные металлические трубы в «стакане» из арматуры. Трубы приваривают к арматуре цоколя.
7. Внутри опалубки также сооружается каркас из арматурных прутьев диаметром 10-12 мм.
Арматурный каркас должен отстоять от дна и стен опалубки на 7-10 см. Для этого два продольных стержня укладывают на опоры, потом через каждые 400-500 мм закрепляют поперечные стержни и вертикальные стойки. На стойках закрепляются верхние продольные стержни, от верха опалубки они отстоят на 5-7 см. Их также связывают поперечными стойками.
8. После подготовки опалубки и арматурного каркаса, приступают к бетонированию. Используется бетон марки не ниже М200. Бетонная смесь сначала заливается в отверстия для столбов, потом постепенно заполняют опалубку. Бетон уплотняют, чтобы опалубка была заполнена равномерно, без пустот. Поверхность бетона разравнивают и оставляют для застывания.
9. После полного застывания бетона производится распалубка фундамента и при необходимости выполняется гидроизоляция: на цементную стяжку по поверхности ростверка разогретым битумом или смолами наклеивается слой рубероида, толя или другого гидроизолирующего материала.
